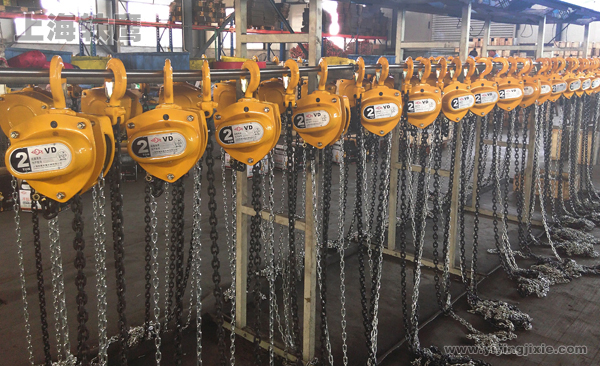

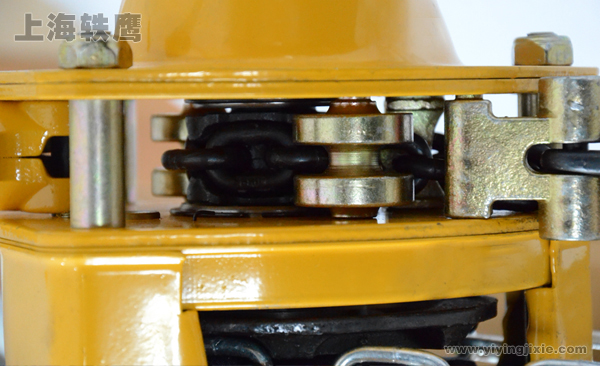

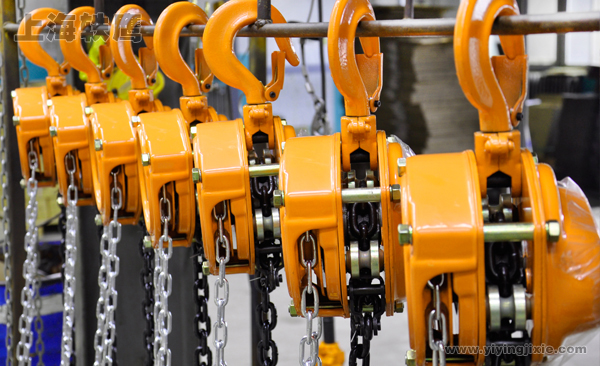

VD型手拉葫蘆為改良產品，機構更趨合理，體積小，日軸承設計鏈條拉動更順暢，避免鏈條卡殼等現象的發生，貼近市場所需，是一種使用廣泛，攜帶方便的手動起重機械，可用于工業、農業建筑業、礦業等的機器安裝、貨物起吊、車輛裝卸等，尤其適用于露天及無電源作業。
| 型 號 | VD-1/2 | VD-1 | VD-1.5 | VD-2 | VD-3 | VD-5 | VD-10 | VD-20 | VD-30 | VD-50 | |
| 起重量(噸) | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10 | 20 | 30 | 50 | |
| 標準起重高度(米) | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 試驗載荷(噸) | 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 12.5 | 25 | 27.5 | 62.5 | |
| 兩鉤間小距離(毫米) | 270 | 270 | 368 | 444 | 486 | 616 | 700 | 890 | 980 | 1300 | |
| 滿載時手鏈拉力(牛頓) | 225 | 309 | 343 | 314 | 343 | 383 | 392 | 392 | 450*2 | 450*2 | |
| 起重鏈行數 | 1 | 1 | 1 | 1 | 2 | 2 | 4 | 8 | 12 | 22 | |
| 起重鏈條圓鋼直徑(毫米) | 6 | 6 | 8 | 6 | 8 | 10 | 10 | 10 | 10 | 10 | |
| 裝箱毛重(公斤) | 12 | 13 | 20 | 17 | 28 | 45 | 83 | 193 | |||
| 裝箱尺寸(長×寬×高) 厘米 |
28×21 ×17 |
30×24 ×18 |
34×29 ×20 |
33×25 ×19 |
38×30 ×20 |
45×35 ×24 |
62×50 ×28 |
70×46 ×75 |
|||
| 起重高度每增加1米所增加的 重量 (公斤) |
1.7 | 1.7 | 2.3 | 2.5 | 3.7 | 5.3 | 9.7 | 19.4 | 28.3 | 50 | |
